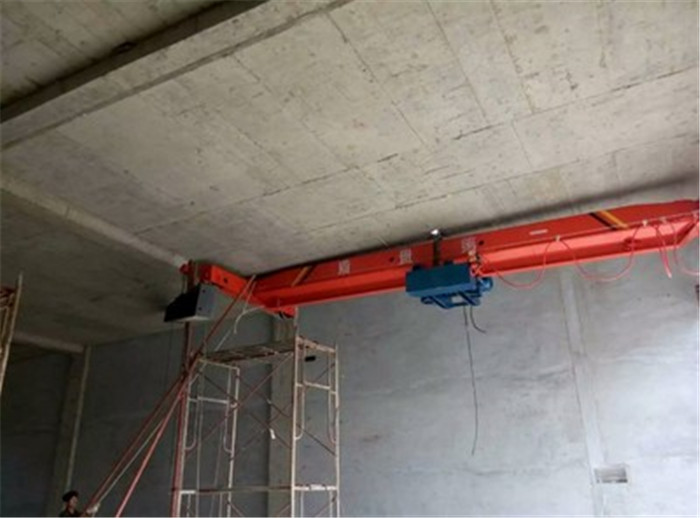

LDY型冶金电动单梁起重机
文章出处: 责任编辑: 发布日期:2019-06-03 浏览次数:1895
LDY-型冶金电动单梁起重机(以下简称起重机)是按JB/T1306-2008标准且符合质检办特[375]号文件设计的与YHII型电动葫芦配套使用的空间运输工具,主要作用是以间歇、周期的工作方式,通过起重吊钩或其它取物装置及时、迅速地完成冶金生产过程中所需起吊运输重物的位移,是现代工业企业中冶金和铸造场所提高劳动生产率的重要工具和设备。LDY型起重机适用于在工作级别A6,工作环境温度≤60℃,相对湿度≤85﹪,海拔2000m以下,无腐蚀性介质环境条件下工作。
(1)起重机的电源为三相交流,额定频率为50Hz,额定电压为380V(如电源电压、频率与此规定不同时,应在订货时注明使用地的电源电压和频率),电动机和电器控制设备上允许电压波动的上限为额定电压的+10%,下限(尖峰电流时)为额定电压的-15%。起重机内部电压损失为5%。
(2)起重机工作环境:温度≤60℃,湿度≤85%,海拔2000m以下,无火灾、爆炸危险、腐蚀性介质。

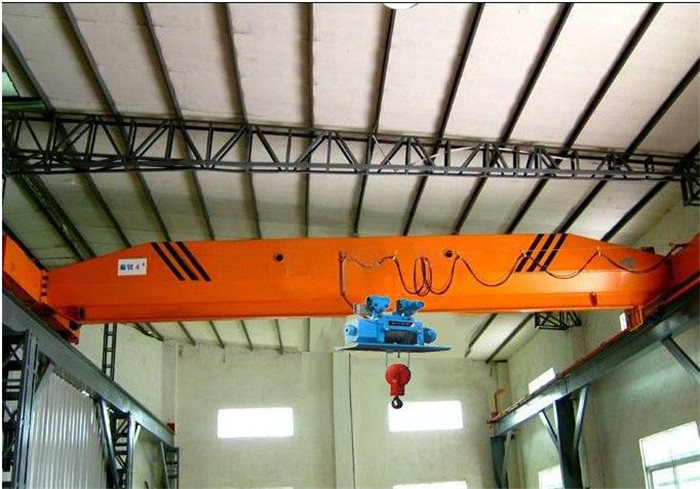

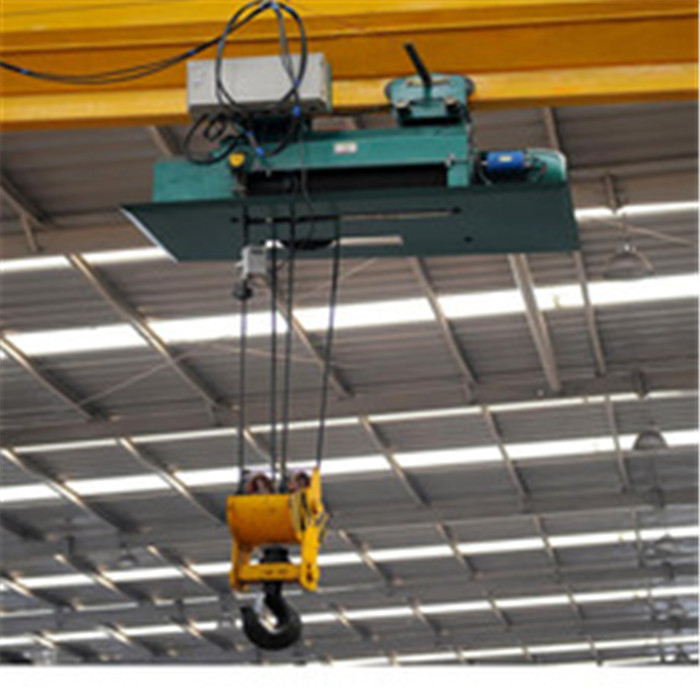

起重机的结构主要由三部分组成:桥架、冶金电动葫芦和电气系统(见图2及随机图)。桥架用来支承和纵向移动载荷,由金属结构和运行机构组成。金属结构包括主梁、端梁及主、端梁连接三部分。运行机构由驱动装置、传动装置、制动装置和车轮组四部分组成。冶金电动葫芦承担升降和横向移动载荷。电气系统由主回路和控制回路组成。
